eEMD1000电机拖动综合实验装置

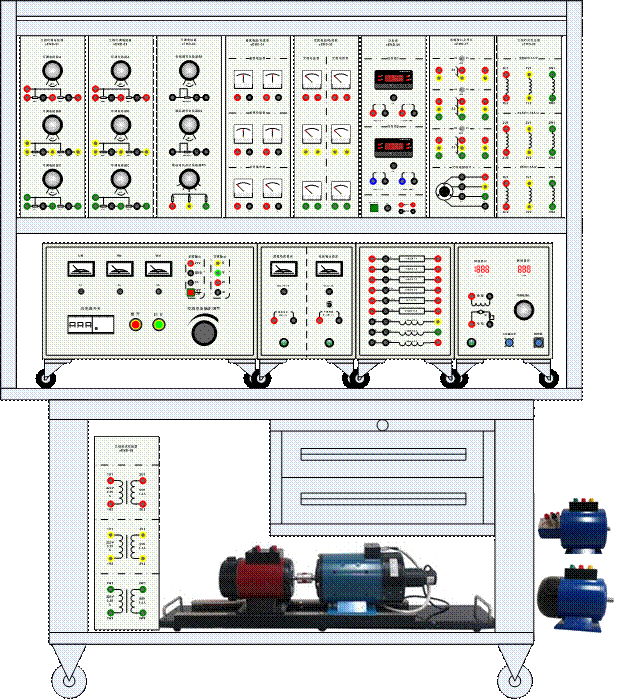

1. eEMD1000的结构图



eEMD1000的技术指标
整机容量:1.5KVA
工作电源:380VAC
尺    寸:1500mm(长)*750mm(宽)*1850mm(高)



2. eEMD1000的基本组成

1电机拖动挂箱规格表
整体装置 分体配置 备注
名称(型号) 具体规格
电机拖动挂箱
eEMD1000
三相可调电阻器挂箱
eEMD-01
3组同轴滑动变阻器,阻值为:90Ω/1.3A
三相可调电阻器挂箱
eEMD-02
3组同轴滑动变阻器,阻值为:900Ω/0.41A
可调电阻器挂箱
eEMD-03
3组可调电阻器,阻值包括:
1组100Ω/1.22A
1组3000Ω/0.2A
1组绕线式电机启动电阻

数字直流表挂箱
eEMD-04
3组数字直流表头,包括:
2块数字直流电压表,测量范围:-200~500V
2块数字直流安培表,测量范围:-2~5A
2块数字直流毫安表,测量范围:-1000~1000mA
具有过压过流报警,阈值可设置。

数字交流表挂箱
eEMD-05
2组数字交流表头,包括:
3块数字交流电压表,测量范围:0~500V
3块数字交流电流表,测量范围:0~5A
具有过压过流报警,阈值可设置。

功率表挂箱
eEMD-06
2块功率表,测量范围:0~500V,0~5A
电源接口及开关挂箱
eEMD-07
外置交流电源输入接口以及3组开关,包括:
1组双刀双掷开关
2组三刀双掷开关

三相芯式变压器挂箱
eEMD-08
3组芯式变压器。
额定容量:
P1N/P2N/P3N=152VA/152VA/152VA
额定电压:
U1N/U2N/U3N=220V/63.5V/55V
额定电流:I1N/I2N/I3N=0.4A/1.38A/1.6A

三相组式变压器挂箱
eEMD-09
3组组式变压器,
额定容量:P1N/P2N=231VA/231VA
额定电压:U1N/U2N=380V/95V
额定电流:I1N/I2N=0.35A/1.4A



2主机规格表
整体装置 分体配置 备注
名称(型号) 具体规格
主机
eHCP1000
主电源箱 1.   直流电源:24VDC 3A。
2.   三相交流电源:
带三相隔离变压器和自耦调压器。
功率:1.5KW;
输入:交流220V三相四线;
输出:交流0~250V三相四线。
3.   交流电压指针表:显示三相交流可调输出电压值,0~250V。
4.   报警保护:具有漏电保护功能。

直流电源箱 1.    励磁直流电源:220VDC/0.5A。
2.    可调直流电源:0~220VDC/2A。

负载箱 大功率电阻和电抗器,提供电路负载。
加载控制箱 带有转速和转矩显示,提供电机加载功能。


3机机规格
整体装置 分体配置
名称(型号) 具体规格
电机机组 他励直流有刷电动机/发电机
eBDC1000
电动机:
Pn=185W
Un=220VDC
In=1.2A
Ufn=220VDC
Ifn<0.16A
Nn=1600rpm
发电机:
Pn=110W
Un=185VDC
In=0.6A
Ufn=220VDC
Ifn<0.16A
Nn=1600rpm

三相鼠笼式异步电动机
eACI1000
Pn=100W
Un=220VAC(Δ)
In=0.5A
Nn=1420rpm

三相绕线式异步电动机
eWACI1000
Pn=120W
Un=220VAC(Y)
In=0.6A
Nn=1380rpm

直流复励发电机
eBDCG1000
Pn=100W
Un=200VDC
In=0.5A
Ufn=220VDC
Ifn<0.16A
Nn=1600rpm

单相电容启动异步电动机
eCACI1000
Pn=90W
Un=220VAC
In=1.45A
Nn=1400rpm
启动电容:35uF/450V

三相同步电动机/发电机
eTPSM1000
电动机:
Pn=90W
Un=220VAC(Y)
In=0.35A
Ufn=10VDC
Ifn=0.8A
Nn=1500rpm
发电机:
Pn=170W
Un=220VAC(Y)
In=0.45A
Ufn=14VDC
Ifn=1.2A
Nn=1500rpm

校正直流测功机组 直流加载机:
Pn=355W
Un=220VDC
In=2.2A
Nn=1500rpm
Ufn=220VDC
Ifn<0.18A
光电编码器:2048 p/r
导轨:钢制结构



4其他设备规格
整体装置 分体配置
名称(型号) 具体规格
其他设备 实验桌
ED1000
钢木混合结构,含挂箱固定支架和导轨,双抽带锁抽屉(可放置配件、线缆和工具等),以及底板(可放置电机和挂箱等),1500mm*750mm*800mm,可根据用户要求定制。
包含配套连接线缆和其他配件等。





3. eEMD1000的特点

●  独立的功能模块,合理的硬件结构。
挂箱分离的结构设计,便于不同实验系统中的挂箱共用以及不同挂箱之间的自由组合;更便于满足用户对不同实验需求的自由定制。

●  结构和功能上与“eMCP1000N运动控制系统实验台”、“eEEP1000N电力电子综合实验台”实现了无缝连接。
“eEMD1000电机拖动综合实验台”与“eMCP1000N运动控制系统实验台”、“eEEP1000N电力电子综合实验台”共用一个硬件平台,可以实现挂箱互换,自由组合,功能上可以完成所有电机拖动、电力电子、运动控制的相关实验,也可完成更多拓展实验。

●  二次开发的功能定制。
基于现有平台,可根据客户的要求进行二次开发,定制客户所需要的电路功能,短时间、高效、高质量的为客户的科研项目和学术探讨搭建功能更加专业的硬件平台。

●  丰富的测量接口和测量仪表。
装置的测量接口丰富,便于用户外接测量仪器,辅助实验。装置本身配备的测量仪表功能齐全,不仅配备了仪表挂箱,而且装置的底柜上也有各种量程的测量仪表,方便用户使用。

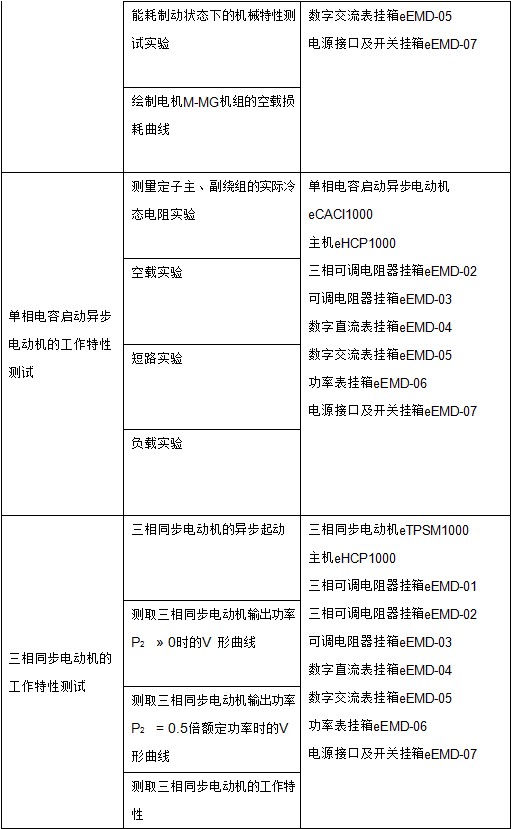

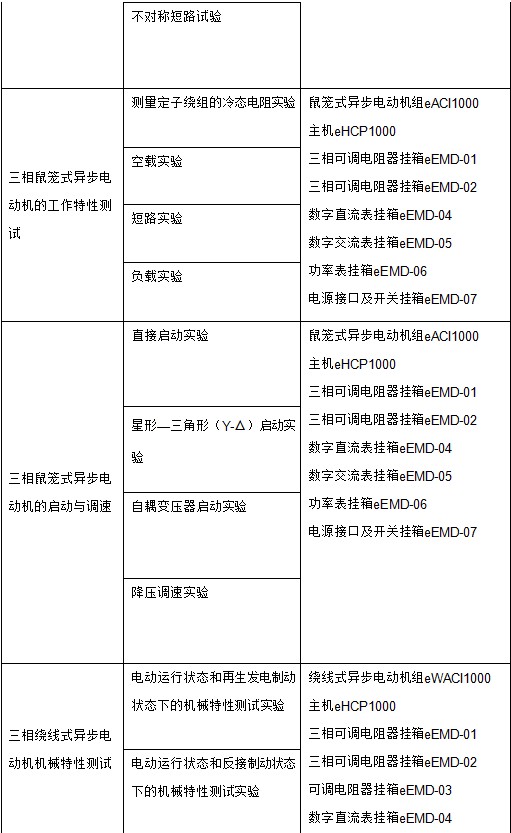

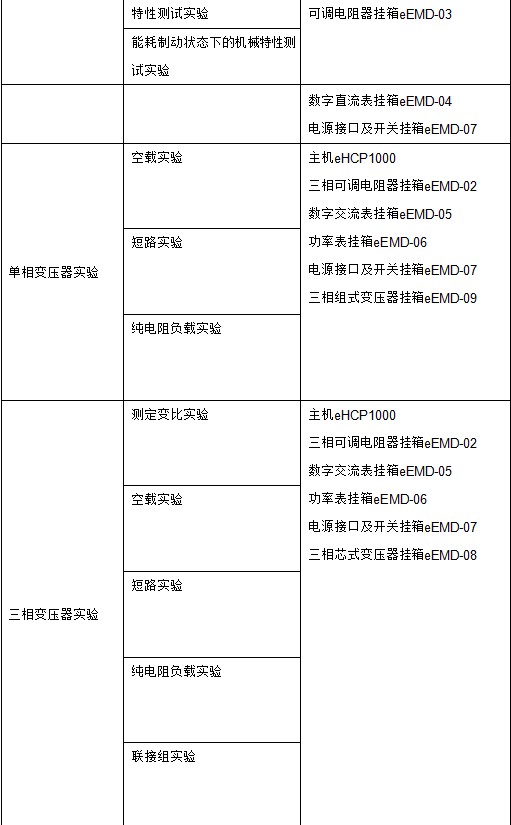

4. eEMD1000的实验种类

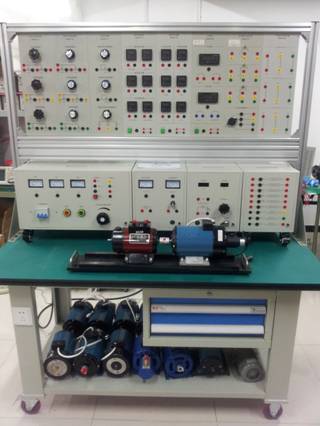

5. eEMD1000的实物样张
