eEEP2000电力电子综合实训实验装置

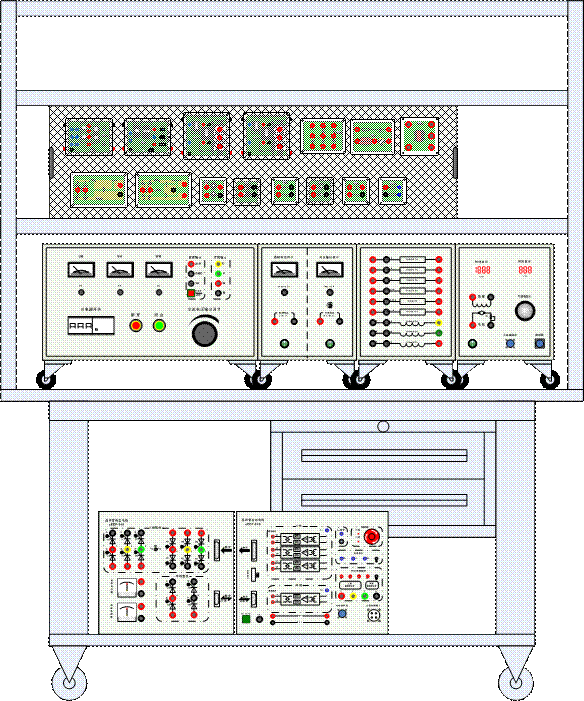

 1. eEEP2000的结构图

 eEEP2000的技术指标
整机容量：1.5KVA
工作电源：380VAC
尺    寸：1500mm(长)*750mm(宽)*1850mm(高)



2. eEEP2000的基本组成

整体装置	分体配置		备注
	名称（型号）	具体规格
电力电子模块 eEEP2000	SPWM控制模块 eEEPm-01	用于实现频率可调的三相SPWM波输出。三相正弦调制波频率20～200Hz可调。载波频率200~20KHz可调。整体透明，可见内部电路。
	PWM控制模块 eEEPm-02	以SG3525A为核心，用于实现占空比、频率可调的PWM波输出。调制波幅值可调。载波频率5KHz、10KHz，20KHz三档可选。整体透明，可见内部电路。
	IGBT半桥模块 eEEPm-03	大功率的IGBT半桥器件、带隔离的驱动电路以及保护电路。带有故障保护功能。整体透明，可见内部电路。
	MOSFET模块 eEEPm-04	大功率的MOSFET器件、驱动电路以及保护电路。带有故障保护功能。整体透明，可见内部电路。
	整流滤波模块 eEEPm-05	包含整流二极管、压敏电阻、滤波电感和电容，均为分立元件，构成不可控整流桥和滤波电路。整体透明，可见内部电路。
	续流二极管模块 eEEPm-06	包含两个大功率肖特基二极管，用于电路构成元件。整体透明，可见内部电路。
	整流二极管模块 eEEPm-07	包含两个大功率整流二极管，用于电路构成元件。整体透明，可见内部电路。
	电感模块 eEEPm-08	包含50mH/2A和5mH/2A的电感，用于电路构成元件。整体透明，可见内部电路，参数可定制。
	电容模块 eEEPm-09	包含两个470uF/250V的电解电容，用于电路构成元件。整体透明，可见内部电路，参数可定制。
	单相滤波模块 eEEPm-10	包含一套RC滤波电路和一套LC滤波电路，均是独立的分立元件，可用于单相全桥逆变电路输出端的滤波电路。整体透明，可见内部电路，参数可定制。
	三相滤波模块 eEEPm-11	包含三套LC滤波电路，均是独立的分立元件，可用于三相桥式逆变电路输出端的滤波电路。整体透明，可见内部电路，参数可定制。
	LC滤波模块 eEEPm-12	包含一套LC滤波电路，均是独立的分立元件，可用于直流电源电路输出端的滤波电路。整体透明，可见内部电路，参数可定制。
	电压采样电阻模块 eEEPm-13	包含2个高精度、大阻值采样电阻，用于采集电压信号，均是独立的分立元件。整体透明，可见内部电路，参数可定制。
	电流采样电阻模块 eEEPm-14	包含2个高精度、大功率采样电阻，用于采集电流信号，均是独立的分立元件。整体透明，可见内部电路，参数可定制。
	隔离变压器模块 eEEPm-15	包含两个隔离变压器，在DC/DC电路中作为输入和输出间的电气隔离，均是独立的分立元件。整体透明，可见内部电路，参数可定制。
	晶闸管典型电路挂箱 eEEP-04A	以晶闸管为核心的整流电路，包括： 单相半波可控整流电路 单相桥式全控整流电路 三相半波可控整流电路 三相桥式全控整流电路
	晶闸管驱动电路挂箱 eEEP-04B	1. 包括单相和三相的晶闸管触发脉冲产生电路，与eEEP-04A连接使用。 2. 示波器接口，可测触发脉冲输出、电源同步检测、电流波形和转速波形。 3. 具有过压、过流报警和保护。



整体装置	分体配置		备注
	名称（型号）	具体规格
主机 eHCP1000	主电源箱	1.   直流电源：24VDC 3A。 2.   三相交流电源： 带三相隔离变压器和自耦调压器。 功率：1.5KW； 输入：交流220V三相四线； 输出：交流0~250V三相四线。 3.   交流电压指针表：显示三相交流可调输出电压值，0~250V。 4.   报警保护：具有漏电保护功能。
	直流电源箱	1.    励磁直流电源：220VDC/0.5A。 2.    可调直流电源：0~220VDC/2A。
	负载箱	大功率电阻和电抗器，提供电路负载。
	加载控制箱	带有转速和转矩显示，提供电机加载功能。



整体装置	分体配置		备注
	名称（型号）	具体规格
其他设备	实验桌 ED1000	钢木混合结构，含挂箱固定支架和导轨，双抽带锁抽屉（可放置配件、线缆和工具等），以及底板（可放置电机和挂箱等），1500mm*750mm*800mm，可根据用户要求定制。 包含配套连接线缆和其他配件等。



3. eEEP2000的特点

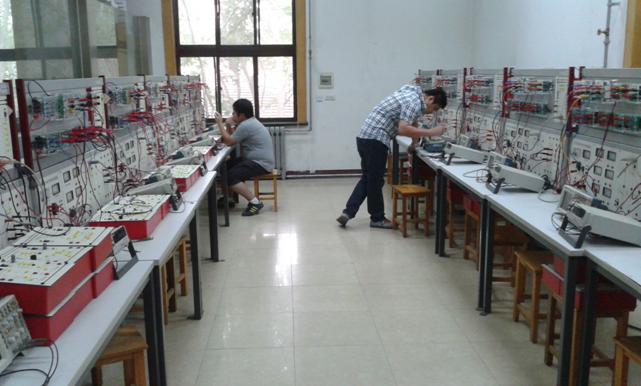

●  共用同一个硬件平台。
“eEMD1000电机拖动综合实验台”、“eEEP2000电力电子综合实验台”、“eMCP1000运动控制系统实验台”共用一个硬件平台，资源共享，可以实现挂箱互换，模块互换，自由组合。功能上可以完成电机拖动、电力电子、运动控制的主要相关实验，并且可完成更多的拓展性实验。

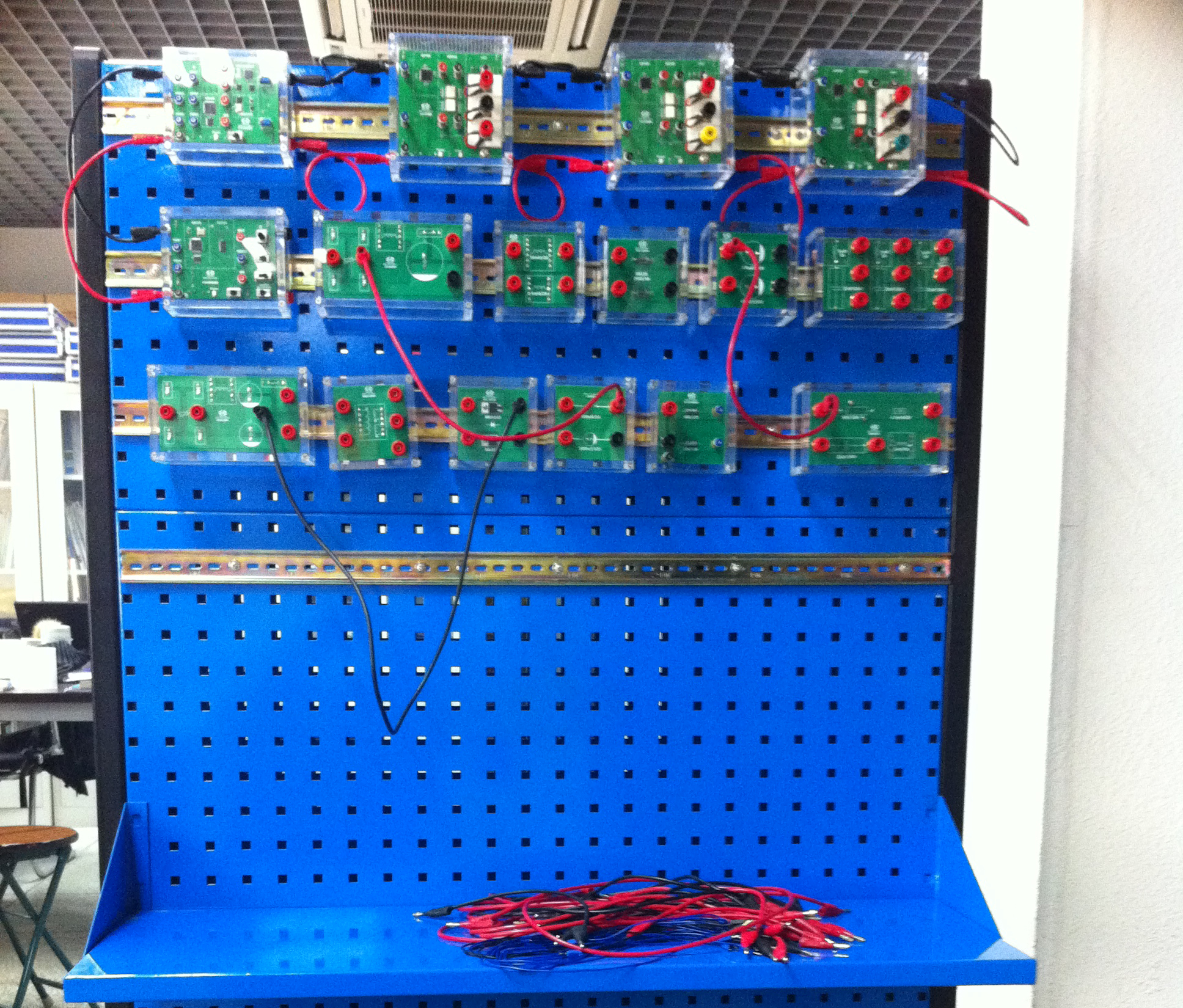

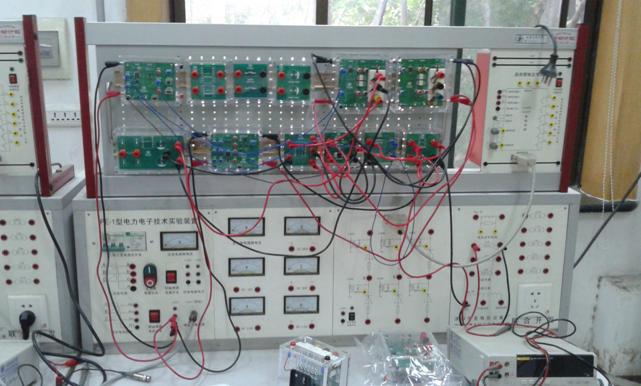

●  独立的功能模块，合理的硬件结构。
透明可视化模块设计。将电路的基本元件模块化，且透明可见；给用户提供灵活丰富的连接接口，使用户可以自由定制电路结构；模块可定制，可以根据用户的实际要求定制参数，满足各种实验要求。强化了实验装置的可操作性，使得用户能接触到实际的电路元件，增强动手能力，电路分析能力，电路设计能力等。

●  系统的软硬件资源全部开放。
1.    硬件结构和电路线路图开放。装置的所有电路结构、线路原理图全部开放；所有功能接口的信号定义、特性、功能和技术指标全部开放。
2.    软件资源开放。装置配备的电机控制算法的源代码完全开放，提供可编程、可下载的例程；设计资料、文献完全开放，为二次开发提供所有软件资源。

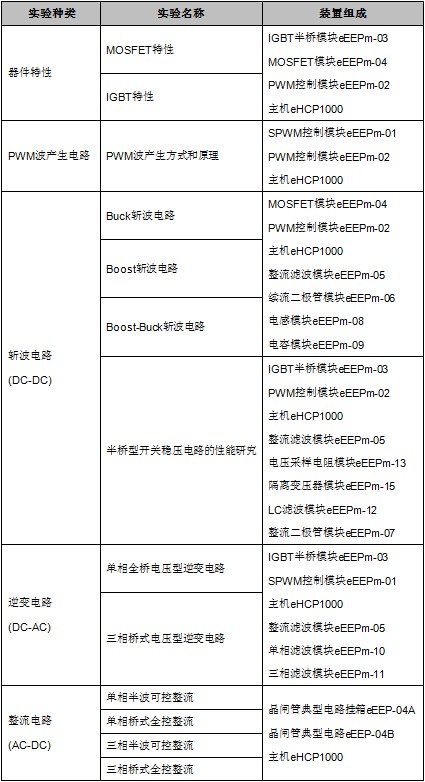

4. eEEP2000的实验种类
