主页 > 教育事业 > 实验实训设备 > 光伏发电模拟实验教学开发系统
    本系统用于光伏电池特性研究、光伏电池特性曲线模拟、光伏电池基础实验、光伏发电最大功率点跟踪控制研究、光伏发电并网逆变研究以及分布式电源（微网）光伏发电单元控制研究等。本系统特别适合职业技术学校相关专业教学与培训、高等院校新能源与电气专业本科教学与研究、大学及研究机构科研人员进行风力发电与并网系统相关的控制策略研究及二次开发，为新能源的领域教学研究的必备工具。

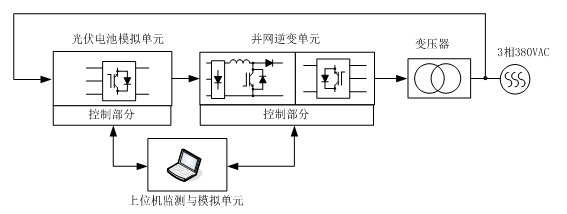

光伏发电模拟实验教学开发系统原理
工作原理：系统上位机模拟软件设计制作光伏电池特性曲线，通过网线将特性曲线下载到光伏电池模拟单元控制器内，同时上位机进行操作实现上位机的运行等操作，使模拟单元控制器按照光伏电池曲线来运行，实现光伏电池的模拟，上位机同时进行电气参数以及最大功率点的跟踪监测与图形化显示。同时，控制并网逆变单元，使得光伏电池输出的电能能够实现最大功率输出，并把发出来的电能回馈给电网实现光伏电池的最大功率点跟踪控制功能。


　
・ 光伏电池特性基础研究：
・ 光伏电池模型及原理；
・ 光伏电池IV特性曲线设计与实验；
・ 光伏电池PV特性曲线设计与实验；
・ 日照强度变化下光伏电池输出特性实验；
・ 光伏电池模拟系统直接负载实验
・ 不同容量、种类负载下的外特性实验；
・ 最大功率点跟踪实验；
・ 环境突变如多云等电特性输出实验验；
・ 光伏电池输出特性监视、检测实验
・ 光伏并网型控制器工作原理、控制研究
・ 光伏并网型控制器并网实验；
・ DSP教学与C语言教学实践；
特点：
・ 光伏电池特性设计与实验相结，含并网；
・ 上位机智能、实时的显示与设计；
・ 完全开放的系统硬件及控制程序。
